LANGKAH-LANGKAH MENGINSTAL CISCO PAKET TRACER

Sebelum masuk ke langkah-langkah penginstalan Cisco Paket Tracer (CPT) saya akan membahas dulu apa itu cisco paket tracer???

Cisco Packet Tracer adalah sebuah software simulasi jaringan. Sebelum melakukan konfigurasi jaringan yang sesungguhnya (mengaktifkan fungsi masing-masing device hardware) terlebih dahulu dilakukan simulasi menggunakan software ini. Simulasi ini sangat bermanfaat jika membuat sebuah jaringan yang kompleks namun hanya memiliki komponen fisik yang terbatas.

Sekarang mari kita mulai peinginstalan CPT

1.       Download dulu file CPT setelah terdownload buka file tersebut maka akan muncul tampilan seperti gambar di bawah,klik next untuk memulai penginstalan atau pilih cancel untuk membatalkan penginstalan

2.       Langkah ke2 muncul gambar seperti di bawah pilih “I accept the agreement” untuk menyetujui perjanjian dan melanjutkan penginstalan atau

“I do not accept the agreement untuk membatalkan penginstalan  lalu klik next

3.       Gambar di bawah adalah tampilan lokasi menyimpan file master CPT pada proses kali ini saya menyimpannya pada data C anda bisa klik browser untuk menyimpan file ini pada folder yang anda suka,setelah tersimpan klik next

4.       Setelah terpilih tempat penyimpanannyaklik next  sperti gambar di bawah

5.       Muncul tampilan di bawah centang pilihan create a desktop icon untuk menampilkan icon CPT pada desktop anda, klik next untuk melanjutkan penginstalan

6.       Pilih install untuk memulai pengistalan,lalu tunggu loading proses penginstalan sampai selesai

7.       Jika proses loading telah selesai maka klik pilihan finish untuk mengakhiri proses penginstalan

8.       Klik ok untuk merestart  laptop atau pc anda agar proses penginstalan menjadi lebih akurat (dapat menyegarkan laptop atau pc)

Cara Instalasi Packet Tracer di Ubuntu

Packet Tracer adalah sebuah software yang dikembangkan oleh Cisco. Dimana software tersebut berfungsi untuk membuat suatu jaringan komputer atau sering disebut dengan computer network. Dalam program ini telah tersedia beberapa komponen–kompenen atau alat–alat yang sering dipakai atau digunakan dalam system network tersebut, Misalkan contoh seperti kabel Lan ( cross over, console, dll ) , HUB, SWITCHES, ROUTER dan lain sebagainya. Sehingga kita dapat dengan mudah membuat sebuah simulasi jaringan computer di dalam PC Anda, simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke computer lain dapat di simulasikan juga disini.

Baca Cara Instalasi Packet Tracer di Ubuntu Selanjutnya>>>

Posted in Ubuntu~ku. Tags: apa itu packet tracer, aplikasi packet tracer, cara instalasi packet tracer di backtrack, cara instalasi packet tracer di linux, cara instalasi packet tracer di opensources, cara instalasi packet tracer di slackware, cara instalasi packet tracer di ubuntu, instalasi packet tracer, kegunaan packet tracer, packet tracer, packet tracer di ubuntu, pengertian packet tracer, penggunaan packet tracer, tentang packet tracer. 5 Comments »

pengenalan cisco packet tracer

Pengenalan Cisco  Packet Tracer

1.      Pengertian Cisco  Packet Tracer

 Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama  Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco. Berikut ini adalah tampilan awal Cisco  Packet Tracer :

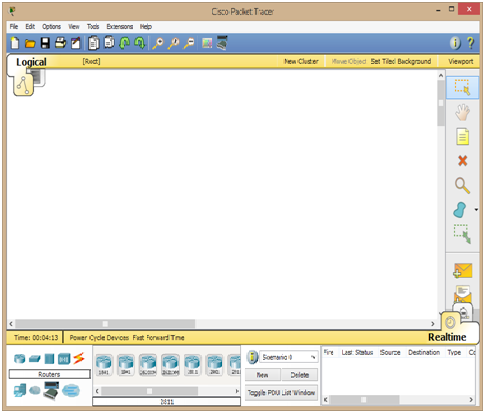

Tampilan Awal Cisco Packet Tracer

2.      Fitur  Packet Tracer

Packet Tracer terbaru yaitu versi 6. Dalam versi ini dapat mensimulasikan Application Layer protocols, Routing dasar RIP, OSPF, and EIGRP, sampai tingkat yang dibutuhkan pada kurikulum CCNA yang berlaku, sehingga bila dilihat sekilas software ini bertujuan untuk kelas CCNA. Taget  Packet Tracer yaitu menyediakan simulasi jaringan yang real, namun terdapat beberapa batasan berupa penghilangan beberapa perintah yang digunakan pada alat aslinya yaitu pengurangan command pada Cisco IOS. Dan juga  Packet Tracer tidak bisa digunakan untuk memodelkan jaringan produktif/aktif. Sejak keluarnya versi 5.3, beberapa fitur ditambahkan, termasuk fitur BGP. BGP memang bukan termasuk kurikulum CCNA, akan tetapi termasuk kurikulum CCNP.

3.      Digunakan di pendidikan

Packet Tracer biasanya digunakan siswa Cisco Networking Academy melalui sertifikasi Cisco Certified Network Associate (CCNA). Dikarenakan batasan pada beberapa fiturnya, software ini digunakan hanya sebagai alat bantu belajar, bukan seabagai pengganti Cisco routers dan switches.

Packet Tracer merupakan salah satu aplikasi keluaran Cisco sebagai simulator untuk merangkai dan sekaligus mengkonfigurasi suatu jaringan (network). Sama halnya dengan simulator–simulator jaringan lainnya seperti GNS3, Dynamips,Dynagen maupun simulator lain yang khusus digunakan pada Simulasi jaringan.

Simulator tersebut tidak jauh berbeda dengan  Packet Tracer, akan tetapi kemudahaan pada  Packet Tracer lebih baik dari simulator diatas, hal tersebut nampak dari penempatan perangkat jaringan maupun pada saat konfigurasi perangkat jaringan. Aplikasi ini sangat praktis digunakan untuk mendesain topologi jaringan yang kita inginkan, disertai dengan berbagai perangkat-perangkat jaringan dibutuhkan pada suatu area network misal router, switch, hub maupun perangkat lainnya.

Dengan dukungan dari banyak perangkat tersebut akan memudahkan kita dalam menentukan jenis perangkat jaringan yang akan kita gunakan pada topologi kita inginkan. Aplikasi  Packet Tracer dapat diinstalasikan ke PC maupun laptop dengan spesifikasi rendah sehingga tidak tergantung pada spesifikasi yang baik sekalipun

Pengenalan User Interface

Berikut adalah tampilan dan keterangan jendela Aplikasi  Packet Tracer

3. Jenis Perangkat Spesifik

4. Kategori Perangkat

5. Bar Simulasi / Realtime

6. Tool bar Umum & Drawing

7. Workspace/Area Kerja

8. Logical/Physical Workspace

Halaman Awal pada Cisco Packet Tracer

Keterangan:

1.      Menu Bar

Bagian ini menyediakan File, Pilihan, dan Menu Bantuan. Anda akan temukan perintah dasar seperti membuka, menyimpan, mencetak, dan Pilihan di dalam menu ini. Anda juga bisa mengakses aktifitas wizard dari Menu File.

2.      Tool bar Utama

Bagian ini menyediakan shortcut icon kepada Menu File, mencakup Aktifitas wizard. Pada sisi kanan, Anda akan temukan juga Tombol Informasi Jaringan yang dapat anda gunakan untuk memasukkan suatu keterangan untuk jaringan yang sekarang ada pada Workspace.

3.      Tool bar Umum & Drawing

Bagian ini menyediakan akses ke ini, biasanya menggunakan alat Workspace: Memilih, memindahkan objek pada Workspace, menambah Catatan, Menghapus, Menambahkan PDU Sederhana, dan Menambahkan PDU Kompleks.

4.      Logical / Physical Workspace

Untuk memilih Workspace logical atau Physical.

5.      Workspace / Area Kerja

Area kerja untuk menempatkan berbagai desain jaringan.

6.      Bar Simulasi / Realtime

Untuk melihat simulasi jaringan dan paket dalam jaringan secara realtime.

7.      Kategori Perangkat

Kategori perangkat jaringan yang dapat digunakan untuk mendesain jaringan.

8.      Jenis Perangkat Spesifik

Perangkat spesifik sesuai kategori.

Pengenalan Device & Connections

1.      Device

Jenis-jenis Device pada Cisco Packet Tracer

Pada  Packet Tracer terdapat beberapa kategori perangkat yang dapat kita gunakan. Masing masing perangkat memiliki jenis yang beragam. Berikut kategori perangkat yang ada pada  Packet Tracer :

a.    Routers

Berbagai jenis Router terutama router Cisco.

b.   Switches

Berbagai jenis switch.

c.    Hubs

Berbagai jenis Hub.

d.   Wireless Devicess

Perangkat jaringan wireless.

e.    Connections

Macam-macam tipe konektor (kabel) pada jaringan.

f.    End Devices

Berbagai macam perangkat yang digunakan user.

g.   WAN Emulation

Emulasi untuk Internet Area.

h.   Custom Made Device

Device yang disusun sendiri dari modul-modul yang berbeda.

i.     Multi User Connection

Emulasi untuk penggunaan jaringan pada session multi user, misal remote Connection user.

2.      Connections

Ada beberapa jenis Connections yang bisa dipakai dalam  Packet Tracer, yaitu: Automatic, Console, Straigh-Through, Cross-Over, Fiber, Phone, Coaxial, dll. Jenis-jenis kabel penghubung ditentukan berdasarkan aturan sebagai berikut :

a.    Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight-through :

Router – Switch

Router – Hub

PC – Switch

PC – Hub

b.   Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over :

Router – Router

Router – PC

Switch – Switch

Switch – Hub

pengertian dan manfaat cisco paket tracer

Cisco Paket Tracer 5.3 adalah sebuah solusi bagi para pembelajar cisco untuk membuat konsep jaringan sementara, mungkin bisa juga di terapkan untuk implementasi sebenarnya sebelum membuat jaringan yang benar-benar nyata.
Packet tracer melengkapi kurikukum Networking Academy di cisco untuk mempermudah pengajaran, menunjukkan konsep teknis yang rumit dan merancang sistem jaringan dengan jumlah perangkat yang hampir tak terbatas, mendorong praktik, penemuan, dan pemecahan masalah. Siswa dapat membangun, mengkonfigurasi, dan atasi masalah jaringan menggunakan peralatan virtual dan koneksi disimulasikan, sendiri atau bekerja sama dengan siswa lain. Yang paling penting, Packet Tracer membantu siswa dan instruktur menciptakan dunia mereka sendiri jaringan virtual “” untuk eksplorasi, eksperimen, dan penjelasan tentang konsep dan teknologi jaringan.
Versi saat ini dari Packet Tracer mendukung sebuah array dari simulasi protokol lapisan Aplikasi , serta dasar routing dengan RIP, OSPF, dan EIGRP, sejauh yang diperlukan oleh kurikulum CCNA saat ini. Sementara Packet Tracer bertujuan untuk memberikan simulasi realistis dari jaringan fungsional, aplikasi ini hanya menggunakan sejumlah kecil dari fitur yang ditemukan dalam perangkat keras yang sebenarnya menjalankan Cisco IOS saat ini. Dengan demikian, Pengusut Paket yang cocok untuk jaringan produksi model. Dengan diperkenalkannya versi 5.3, beberapa fitur baru yang ditambahkan, termasuk BGP. BGP bukan bagian dari kurikulum CCNA. Ini adalah bagian dari kurikulum CCNP.
Berikut apa saja fasilitas yang baru di Packet Tracer 5.3
* Improved Linksys models, wireless security
* New PPPoE, enhanced IPSec, Cable and DSL enhancements
* Call Manager Express (VOIP support)
* FTP server and routers/switches -Server and Client
* Email system (SMTP –POP3) -Server and Client
* Improved multiareaOSPF, EIGRP
* BGP–realistic representation of Internet for scenarios
* Generic IP end devices –to create more versatility in device creation
* Activity Wizard Initial Tree enhancements –more scenario variations
Open Shortest Path First (OPSF) merupakan protokol routing dinamis yang berkerja berdasarkan algoritma link-state. Kemampuan OSPF dalam melakukan konvergensi topologi jaringan lebih baik dibanding protokol routing distance-vector (seperti RIP, IGRP). Hal ini dilakukan untuk membuat skalabilitas dalam suatu jaringan. Protocol OSPF memiliki konsep area dimana membagi-bagi area jaringan menjadi beberapa area/lokasi sehingga dapat mempermudah pengaturan suatu jaringan. Konsep ini menjadi salah satu keunggulan protokol routing OSPF dibandingkan protokol routing IGP lainnya.
Konsep AREA protokol OSPF yang akan dibahas pada tutorial konfigurasi ini dengan menggunakan Packet Tracer. Dipergunakan 5 router sebagai pembangun adjacency antar neighbor OSPF dan sebuah web_server dan sebuah host yang digunakan untuk uji koneksi jaringan. Uji koneksi Jaringan Multi Area OSPF dilakukan dengan aplikasi http pada web_server yang diakses melalui host.
Packet tracer merupakan salah satu aplikasi keluaran Cisco sebagai simulasi/simulator merangkai dan sekaligus mengkonfigurasi suatu jaringan(network). Sama halnya  dengan simulator-simulator jaringan lainnya yang ada seperti GNS3, Dynamips, Dynagen maupun simulator lain khusus digunakan pada  simulasi jaringan. Simulator tersebut tidak jauh berbeda dengan packet tracer, akan tetapi kemudahaan pada packet tracer lebih baik dari simulator diatas hal tersebut nampak dari penempatan perangkat jaringan maupun pada saat konfigurasi perangkat jaringan. Software ini sangat praktis digunakan untuk mendesain topologi jaringan yang kita inginkan, disertai dengan berbagai perangkat-perangakat jaringan dibutuhkan pada suatu area network misal router, switch, hub maupun perangkat lainnya. Dengan dukungan dari banyak perangkat tersebut akan memudahkan kita dalam menentukan jenis perangkat jaringan yang akan kita gunakan pada topologi kita inginkan.
Aplikasi packet tracert memiliki keunggulan dan kemudahan dibandingkan dengan simulator jenis lain. Kita dapat melakukan rancangan suatu topologi jaringan dengan mudah serta penempatan perangkat jaringan dapat diatur dan ditentukan dengan baik. Konfigurasi – konfigurasi juga dapat dilakukan dengan teliti sehingga antara perangkat jaringan dapat dihubungkan dengan baik. Kemudahan yang diberikan packet tracer juga terlihat pada saat penginstallan aplikasi tersebut. Software pack traceetr dapat diinstall pada PC maupun laptop dengan spesifikasi rendah sehingga tidak tergantung pada spesifikasi yang baik sekalipun.
Packet tracer sangat mudah digunakan dan diaplikasikan pada suatu desain topologi jaringan/network. Dengan kemudahan tersebut aplikasi telah melakukan peningkatan – peningkatan agar dapat melengkapi aplikasi packet tracer versi sebelumnya. Saya memakai simulator ini versi 4.1, dengan versi kemudahaan sudah sangat kelihatan apalagi sekarang muncul versi terbaru 5.0 keluaran Cisco dengan packet tracer 5.0 akan sangat membantu para administrator jaringan untuk mengimplementasikan topologi jaringan sebelum diterapkan pada suatu area nyata. Untuk mendapatkan aplikasi ini kamu bisa mendownloadnya di internet secara gratis
Untuk membuat sebuah konfigurasi jaringan, bagi pemula, sebaiknya ditentukan dulu jenis device yang digunakan, berapa jumlahnya dan bagaimana bentuk konfigurasi jaringan tersebut pada kertas buram. Jenis-jenis kabel penghubung ditentukan berdasarkan aturan sebagai berikut :
Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight-through
Router  –   Switch
Router  –   Hub
PC        –   Switch
PC        –   Hub
Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over
Router   –  Router
Router   –  PC
Switch   –  Switch
Switch   –  Hub
Untuk mengkonfigurasi Router melalui PC gunakan kabel Roll-Over
Pada komfigurasi perangkat – perangkat jaringan sangat menentukan dalam merangcang suatu topologi jaringan . Proses konfigurasi merupakan bagian penting dalam susunan jaringan. Proses konfigurasi di masing-masing device diperlukan untuk mengaktifkan fungsi dari device tersebut. Proses konfigurasi meliputi pemberian IP Address dan subnet mask pada interface-interface device (pada Router, PC maupun Server), pemberian Tabel Routing (pada Router), pemberian label nama dan sebagainya. Setelah proses konfigurasi dilakukan, maka tanda bulatan merah pada kabel yang terhubung dengan device tersebut berubah menjadi hijau. Ada 2 mode konfigurasi yang dapat dilakukan : mode GUI (Config mode) dan mode CLI (Command Line Interface).  Contoh konfigurasi dengan mode GUI Klik device yang akan dikonfigurasi. Pilih menu Config. Klik interface yang diinginkan. Isi IP Address dan subnet mask-nya. Lakukan hal yang sama untuk interface-interface dan device yang lain.

Contoh konfigurasi dengan mode CLI Klik device yang akan dikonfigurasi. Pilih menu CLI. Ketik perintah sesuai dengan format yang disediakan oleh Cisco.

Setelah hal tersebut dilakukan untuk melakukan simulasi terhadap konfigurasi diatas dapat dilakukan dengan system konfigurasi seperti halnya konfigurasi – konfigurasi pada router maupun switch. Untuk itu diperlukan perpaduan antar perangkat yang akan kita simulasikan atau dibangun. Gambar diatas menjelaskan tentang konfigurasi – konfigurasi yang dilakukan pada suatu perangkat misal pada router. Hal ini dilakukan untuk mengkoneksikan dengan router maupun pada suatu host. Jelas terlihat bentuk konfigurasi dan akan memudahkan kita untuk mengatur area jaringan yang akan kita buat.
Contoh kecil topologi jaringan yang akan dibangun dengan packet tracer :

Dengan aplikasi dan simulator packet tracer ini mudah – mudahan dapat bermanfaat untuk pengembangan ilmu dan pengetahuan tentangan jaringan dan perangkat  jaringan komputer maupun konfigurasi – konfigurasi pada suatu perangkat seperti halnya pada konfigurasi router baik itu konfigurasi pada mode Cisco maupun Juniper Network yang sekarang ini paling banyak digunakan dalam pengkonfigurasian perangkat networking

Apa Sih Cisco Packet Tracer

Packet tracer adalah sebuah software yang dapat digunakan untuk melakukan simulasi jaringan. Untuk mendapatkan software ini anda tidak usah mencarinya masuk aja disini.

Pengertian Cisco Packet Tracer Dan Penggunaannya

Pada pembelajaran Jaringan Komputer kali ini akan dibahas mengenai Cisco Paket Tracer For Student. Apa itu Cisco Packet Tracer ? Cisco Packet Tracer adalah sebuah software yang berfungsi untuk membuat jaringan / membangun jaringan secara virtual atau biasa dikenal dengan Simulasi Jaringan Komputer. Hal ini dapat digunakan untuk belajar Jaringan dan lain sebagainya.

Sebagaimana yang kita tahu dan pengalaman kami, banyak pengguna komputer yang tidak bisa jaringan dengan alasan tidak mempunyai Hardware atau peralatannya sangat mahal sehingga tidak bisa mempraktikannya. dengan Cisco packet tracer ini diharapkan anda bisa praktik untuk membangun jaringan komputer.

Untuk menggunakan cisco packet tracer ini sangat mudah dan kabar gembiranya anda bisa mempelajarinya di web javanetmedia tercinta ini.
Silahkan anda download cisco paket tracer.
kemudian anda install cisco packet tracer tersebut.
Jika sudah anda bisa menjalankan Aplikasi tersebut.

Icon cisco paket tracer adalah seperti gambar dibawah ini :

Silahkan double Klik
Tampilan awal adalah seperti gambar dibawah ini :

Jika sudah anda bisa menambahkan perangkat Jaringan sesuai dengan kebutuhan anda. Untuk mengetahui koneksi dari setiap device anda bisa lakukan Ping di Komputer, Switch, Router dan lain sebagai.

Di JavaNetmedia ini akan kami berikan beberapa tutorial mengenai Cisco Paket Tracer, semoga bermanfaat untuk anda.

Fungsi Software Cisco Packet Tracer

Packet Tracer adalah sebuah software simulasi jaringan. Dimana software tersebut berfungsi untuk membuat suatu jaringan komputer atau sering disebut dengan computer network.  CiscoDalam program ini telah tersedia beberapa komponen–kompenen atau alat–alat yang sering dipakai atau digunakan dalam system network tersebut, Misalkan contoh seperti kabel Lan ( cross over, console, dll ) , HUB, SWITCHES, ROUTER dan lain sebagainya. Sehingga kita dapat dengan mudah membuat sebuah simulasi
jaringan computer di dalam PC Anda, simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke computer lain

Sebelum melakukan konfigurasi jaringan yang sesungguhnya (mengaktifkan fungsi masing-masing device hardware) terlebih dahulu dilakukan simulasi menggunakan software ini. Simulasi ini sangat bermanfaat jika membuat sebuah jaringan yang kompleks namun hanya memiliki komponen fisik yang terbatas.

Hubungkan masing-masing device dengan kabel yang sesuai.

Untuk membuat sebuah konfigurasi jaringan, bagi pemula, sebaiknya ditentukan dulu jenis device yang digunakan, berapa jumlahnya dan bagaimana bentuk konfigurasi jaringan tersebut pada kertas buram.

Pengertian cisco packet tracer, kegunaan dan juga fungsinya.

Pengertian =>
Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

Kegunaan =>
Packet Tracer biasanya digunakan siswa Cisco Networking Academy melalui sertifikasi Cisco Certified Network Associate (CCNA). Dikarenakan batasan pada beberapa fiturnya, software ini digunakan hanya sebagai alat bantu belajar, bukan seabagai pengganti Cisco routers dan switches.

Fungsinya =>
Fungsinya adalah untuk merancang sebuah sistem atau topologi jaringan yang akan di terapkan pada dunia nyata/kerja, karena kalau kita merancang topologi jaringan komputer tanpa bantuan aplikasi seperti ini bisa  membutuhkan biaya yang mahal. Makanya cisco membuat aplikasi seprti ini agar orang dapat belajar tanpa membutuhkan biaya yang mahal.

Sekarang cisco packet tracer sudah sampai ke versi 6,

Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer

Saat ini banyak sekali cabang untuk Ilmu komputer, antara lain adalah Rekayasa Perangkat Lunak (software engineering), System bisnis cerdas, Sistem Informasi, serta tak lupa ilmu mengenai jaringan komputer. Diantara cabang ilmu diatas, yang paling sering terdengar belakangan ini adalah mengenai jaringan komputer.

Dalam jaringan komputer banyak sekali yang harus dipelajari, antara lain mengenai internet, TCP/IP, HTTP, pengamanan jaringan, jaringan multimedia, simulasi jaringan dan masih banyak sub-sub ilmu yang harus dipelajari. Namun yang menjadi dasar adalah bagaimana kita paham tentang dasar jaringan komputer itu sendiri, untuk itu kita tidak hanya membaca teori semata, kita juga harus praktek di lapangan agar mengerti.

Tapi betapa butuh biaya yang sangat banyak jika kita ingin mempraktekkan sebuah jaringan komputer (walaupun yang sederhana), oleh karena itu, Cisco sebagai perusahaan terkemuka di bidang jaringan meluncurkan sebuah aplikasi yang sangat menolong bagi kita yang ingin menyimulasikan jaringan komputer, yaitu dengan Cisco Packet Tracer.

Packet tracer merupakan sebuah software yang dapat digunakan untuk melakukan simulasi jaringan. Untuk mendapatkan software ini sangatlah mudah, karena kita bisa mendapatkannya secara gratis dari internet. Kita bisa langsung mengunduhnya di http://www.mediafire.com/?zziz2tziywj

Karena disini saya akan membahasa mengenai sedikit tutorial mengenai membuat jaringan, maka untuk proses download dan instalasi (yang sangat mudah) tidak perlu saya jelaskan. Oke langsung saja kita menuju tutorial.

• Klik start -> Programs -> Packet Tracer
• Atau klik iconnya pada desktop

Berikut ini tampilan worksheet nya.

• Untuk menambahkan device ke area kerja, maka dapat dilakukan langkah-langkah berikut
  • Pilih salah satu device yang akan ditambahkan dengan cara klik iconnya
  • Pilih salah satu jenis device yang akan ditambahkan dengan cara klik dan drag atau klik salah satu icon kemudian klik pada area kerja.

Oke, disini kita akan menyimulasikan jaringan sederhana, ambil saja contoh sebuah warnet dengan 1 router, 1 hub dengan 9 PC client.

Disini kita langsung definiskan terlebih dahulu berapa IP untuk masing-masing PC tersebut.

Nama PC	IP Address	Subnet Mask	Default Gateway
Router1	192.168.1.1	255.255.255.0
PC-0	192.168.1.2	255.255.255.0	192.168.1.1
PC-1	192.168.1.3	255.255.255.0	192.168.1.1
PC-2	192.168.0.4	255.255.255.0	192.168.1.1
PC-3	192.168.0.5	255.255.255.0	192.168.1.1
PC-4	192.168.0.6	255.255.255.0	192.168.1.1
PC-5	192.168.0.7	255.255.255.0	192.168.1.1
PC-6	192.168.0.8	255.255.255.0	192.168.1.1
PC-7	192.168.0.9	255.255.255.0	192.168.1.1
PC-8	192.168.0.10	255.255.255.0	192.168.1.1

• Buat sebuah jaringan seperti gambar berikut, karena defaultnya isi slot dari sebuah hub adalah 6, kita akan menambahkannya menjadi 10 dengan men-drag modul di pojok kanan bawah ke slotnya hub.

• Langsung saja kita mulai mengkonfigurasi seluruh devicenya. Untuk pertama kali kita konfigurasi router1. Klik tab config, Kita masukkan IP address dan mask-nya sesuai dengan table.

• Untuk hub tidak ada konfigurasi, karena digunakan sebagai perantara.

• Sekarang kita konfigurasi untuk semua clientnya.

• Berikut ini cara konfigurasi PC-0 (gunakan juga cara ini untuk PC-PC lainnya)
• Double click gambara PC nya, kemudian pilih tab config, kemudian pilih setting, isi gatewaynya sesuai dengan table, kemudian pilih FastEthernet dan isikan IP addres dan mask sesuai dengan tabel.

• Setelah selesai mengkonfigurasi semuanya. Kita akan mengetesnya, apakah jaringan yang kita buat sudah benar atau tidak. Caranya adalah dengan menggunakan fasilitas Ping di setiap PC.

• Double-klik sembarang PC, kemuadian pilih tab Desktop, lalu pilih Command Prompt. Lalu kita ketikkan perintah Ping[spasi]IP tujuan

• Jika terdapat reply, maka sudah terhubung satu dengan IP tujuan, gunakan fasilitas ini untuk mengecek keseluruhan IP

• Jika sudah me-reply semuanya, maka jaringan anda sudah benar dan siap dipakai

Dengan adanya software simulasi semacam packet tracer, maka sangat memberi kemudahan untuk mempraktekkan teori-teori yang telah kita dapat. Kita hanya perlu menginstall software, tidak perlu membeli device-device yang kita perlukan. Dan software ini biasa juga digunakan untuk para ahli jaringan sebelum mendeploy sebuah jaringan di perusahaan atau instansa-instansi terkait.

Definisi Cisco Packet Tracer & Simulasinya

Packet Tracer

Packet Tracer adalah sebuah software simulasi jaringan. Sebelum melakukan konfigurasi jaringan yang sesungguhnya (mengaktifkan fungsi masing-masing device hardware) terlebih dahulu dilakukan simulasi menggunakan software ini. Simulasi ini sangat bermanfaat jika membuat sebuah jaringan yang kompleks namun hanya memiliki komponen fisik yang terbatas.

Hubungkan masing-masing device dengan kabel yang sesuai.

Untuk membuat sebuah konfigurasi jaringan, bagi pemula, sebaiknya ditentukan dulu jenis device yang digunakan, berapa jumlahnya dan bagaimana bentuk konfigurasi jaringan tersebut pada kertas buram.

Jenis-jenis kabel penghubung ditentukan berdasarkan aturan sebagai berikut :

�� Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight-through :

Router – Switch

Router – Hub

PC – Switch

PC – Hub

�� Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over :

Router - Router

Router – PC

Switch - Switch

Switch – Hub

�� Untuk mengkonfigurasi Router melalui PC gunakan kabel Roll-Over

Konfigurasi masing-masing device

Proses konfigurasi merupakan bagian penting dalam susunan jaringan. Proses konfigurasi di masing-masing device diperlukan untuk mengaktifkan fungsi dari device tersebut. Proses konfigurasi meliputi pemberian IP Address dan subnet mask pada interface-interface device (pada Router, PC maupun Server), pemberian Tabel Routing (pada Router), pemberian label nama dan sebagainya.

Setelah proses konfigurasi dilakukan, maka tanda bulatan merah pada kabel yang terhubung dengan device tersebut berubah menjadi hijau. Ada 2 mode konfigurasi yang dapat dilakukan : mode GUI (Config mode) dan mode CLI (Command Line Interface).

Contoh konfigurasi dengan mode GUI

Klik device yang akan dikonfigurasi. Pilih menu Config. Klik interface yang diinginkan. Isi IP Address dan subnet mask-nya. Lakukan hal yang sama untuk interface-interface dan device yang lain.
